前言
選擇GaggiMate而非Gaggiuino的理由:
GaggiMate的操作介面比較簡潔 我通常在早上喝咖啡，在得到咖啡因之前，要看Gaggiuino那複雜的面板，感覺會很頭痛。需要的時候，GaggiMate也可以透過手機提供這些複雜的資訊，所以我偏好GaggiMate。
GaggiMate的官方支援Silvia 少了很多自己摸索的功夫。
GaggiMate(目前)是Open Source的 Gaggiuino現在不完全open source，對於一個接近於私人的”產品”，充滿不確定性。需要Open Source除了保留依自己需求改原始碼的可能性，對功能運作上有問題時，也可以查原始碼自己得到答案。
Gaggiuino有一些不好的評論？ 有不少人表示Gaggiuino的Discord不太友善，相反地GaggiMate的Discord則資訊豐富，支援也不錯。
GaggiMate也是有些缺點的，最大的問題還是”新”，可能是新的project，很多東西還在改版中，有些文件沒有很清楚，而youtube上有一個改裝的影片也跳過很多細節，看了幾次都沒看懂。 為了確定到時候不會接錯線，仔細地看了網站上的資料，對照了Silvia的接線，大約確認了如何改裝，分享如下：
（官方的文件一直在更新，也寫的愈來愈清楚。還是建議以官方的文件為主。）
材料
PCB & Lilygo T-RGB

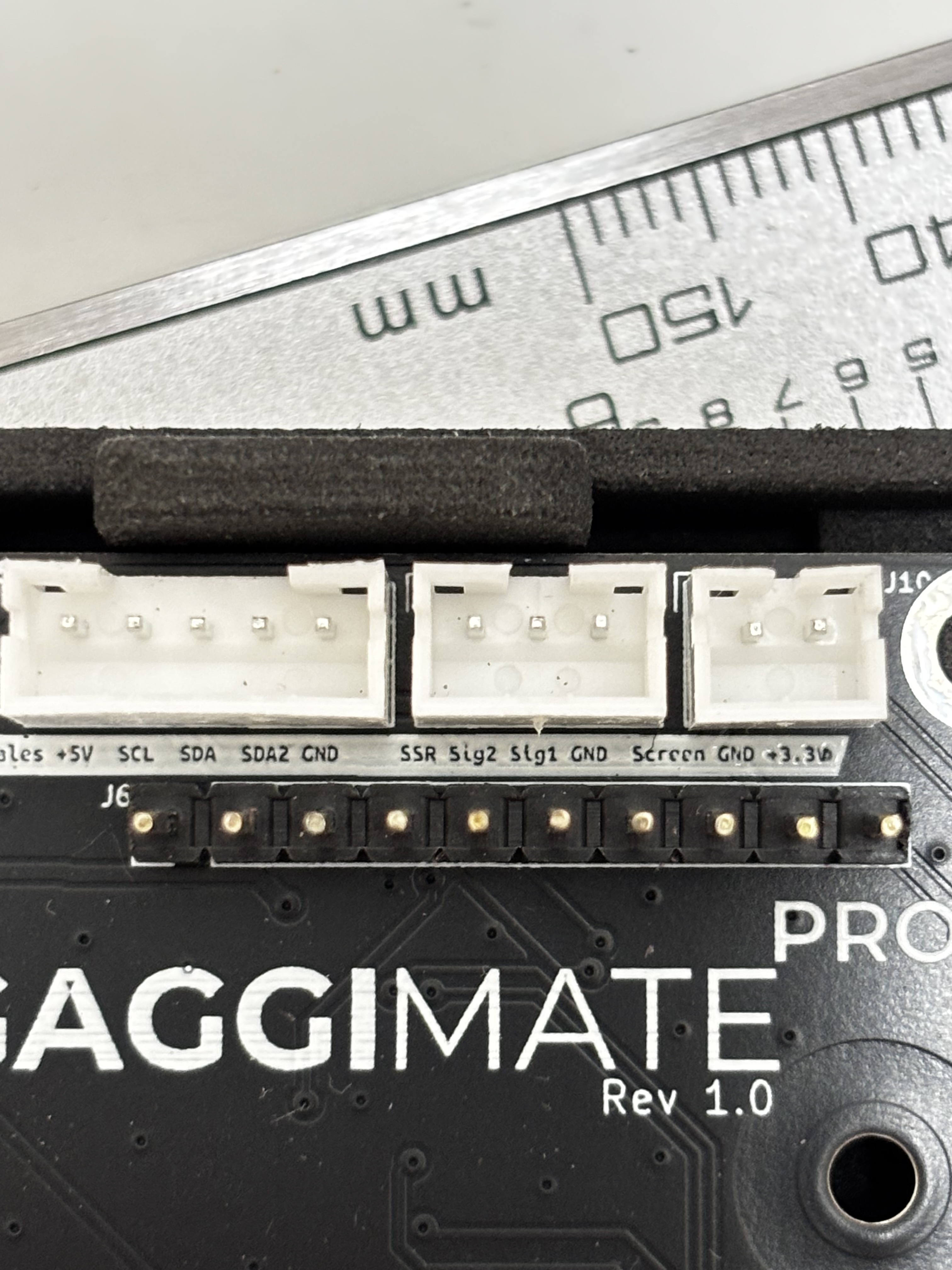

- GaggiMate Pro PCB Pro版是有pump變壓控制的，我早就改PID了，就是沖著變壓控制來的，當然要買Pro版的。
- Lilygo T-RGB (Full Circle) 如果是自己買，要注意有三個型號，要挑Full Circle/ST820觸控的那個型號。有能力自搞的就連2.8吋的都可以。
- PCB Housing 3D列印PCB的殼。
- Display Housing 3D列印LilyGo T-RGB的殼。
壓力傳感器 及管件
- 0-1.6mPa, 5V,訊號0.5-45V，接頭 G1/4
- 6mm管快拆三通
- G1/4 轉 6mm快拆
- 1/4 矽膠墊圈
- 外徑6mm內徑4mm鐵弗龍管
GaggiMate官方的Silvia接法是從鍋爐接出來，把三通接在OPV和鍋爐之間，取代原本在那個位置的直通；不過一來這個接法較麻煩，二來我的V1根本沒有那個直通可以取代，所以不採用。 取而代之，我接在pump的出口，V1的pump到鍋爐的連接是6mm管，不是不鏽鋼編織管，用一個6mm快接三通可以很容易接上去。（後來有新的接法就是在pump出口端。）
線材
| 編號 | 名稱 | AWG | 顏色 | 長度 | 接頭 |
|---|---|---|---|---|---|
| L1 | Heater bridge | 18 | 紅 | 30mm | male-male |
| L2 | Eco bridge | 18 | 黃 | 30mm | male-male |
| L3 | 3-way valve | 18 | 紅 | 450mm | spad- |
| L4 | Pump | 18 | 綠 | 450mm | female - |
| L5 | Neutral | 18 | 藍 | 450mm | male - |
| L6 | Live | 18 | 灰 | 450mm + 30mm | 三頭 |
| L7 | Heater to SSR (x2) | 18 | 黄 | 300mm | male-fork |
18AWG我個人覺得有點太細，pump和電磁閥還好，但連接加熱器的L1 Bridge，及L7到SSR的兩條線，我覺得可以考膚用粗一點的線， 像是12或14AWG或至少16AWG似乎會比較好？
訊號線(22AWG)
| 編號 | 名稱 | 接頭 | Pin | 顏色 | 接頭 | pin | 長度 | |
|---|---|---|---|---|---|---|---|---|
| S1 | Buttons | JST PH 2.0mm 4P | 1(Brew) | 綠 | female | 450mm | ||
| 2(Steam) | 綠 | female | ||||||
| 3(GND) | 黑 | female | ||||||
| 4(GND) | 黑 | female | ||||||
| S2 | SSR Signal | JST PH 2.0mm 3P | 1(x) | 150mm | ||||
| 2(Signal +) | 黄 | fork | ||||||
| 3(GND -) | 黑 | fork | ||||||
| S3 | Screen Power | JST PH 2.0mm 2P | 1(GND) | 黑 | JST PA 2.0mm 4P | 1 (GND) | 550mm | |
| 2(3V3) | 紅 | 2(3V3) | ||||||
| 3(SDA) | ||||||||
| 4(SCL) |
前置作業一：燒錄
必須使用Google Chrome、Opera或Microsoft Edge，連上網頁，分別燒錄PCB和LilyGo。 PCB需要插入USB時按住SW1才會進入燒錄模式，那個按鈕很小、很難按，不過只需要這麼一次。
前置作業二：標注接線
在把線拆下來前，先把所有的接線貼上標注(我用油性馬克筆直寫在接外殻)，按鈕的編號順序是面向機器正面、從左到右、從上到下：
| 標注 | 名稱 | 線 | 原廠連接 | 改裝連接 |
|---|---|---|---|---|
| C.1 | Coffee Switch 1 | 白 | 供水按鍵(W.1)、電磁閥和Pump(PMP.B) | 連上 C.3成為電源的L線 |
| C.2 | Coffee Switch 2 | 橘/白紅 | 電磁閥 | 連上 PCB的V port,由PCB來控制電磁閥 |
| C.3 | Coffee Switch 3 | 黑 | 電源L線 | C.1 |
| C.4 | Coffee Switch 4 | 紅 | 電源N線 | x |
| W.1 | Water Switch 1 | 白 | 沖煮鍵(C.1)，電磁閥和Pump(PMP.B) | x |
| W.3 | Water Switch 3 | 黑 | 電源L線 | x |
| W.4 | Water Switch 4 | 紅 | 電源N線 | x |
| S.2 | Steam Switch 2 | 灰/白藍 | Steam Thermostat | x |
| S.3 | Steam Switch 3 | 黑 | 電源L線 | x |
| S.4 | Steam Switch 4 | 紅 | 電源N線 | x |
| BT.A | Brew Thermostat | 紅 | 電源N線 | BT.B |
| BT.B | Brew Thermostat | 灰 | 蒸汽鍵(S.2)，Steam Thermostat | BT.A |
| ST.A | Steam Thermostat | 灰 | 沖煮鍵(BT.B)，Brew Thermostat | SSR |
| ST.B | Steam Thermostat | 黄 | 鍋爐電熱 | SSR |
| PMP.A | Pump | 紅 | Brew Thermotat(BT.A),電源N線 | PCB P port |
| PMP.B | Pump | 白 | 供水按鍵(W.1)、沖煮鍵(C.1),電磁閥 | PCB N port |
線的顏色純供參考，最好還是仔細檢查實際連接到那個元件。例如在我的機器上，連接電磁閥的是白色帶紅條紋的線，而應該是灰色那條則為白色帶藍色。
Whole Latte Love有Silvia各元件的 圖，可以看出那個是Brew thermostat和Steam thermostat。
這邊有很多Silvia的拆機圖，也可以參考。
接線

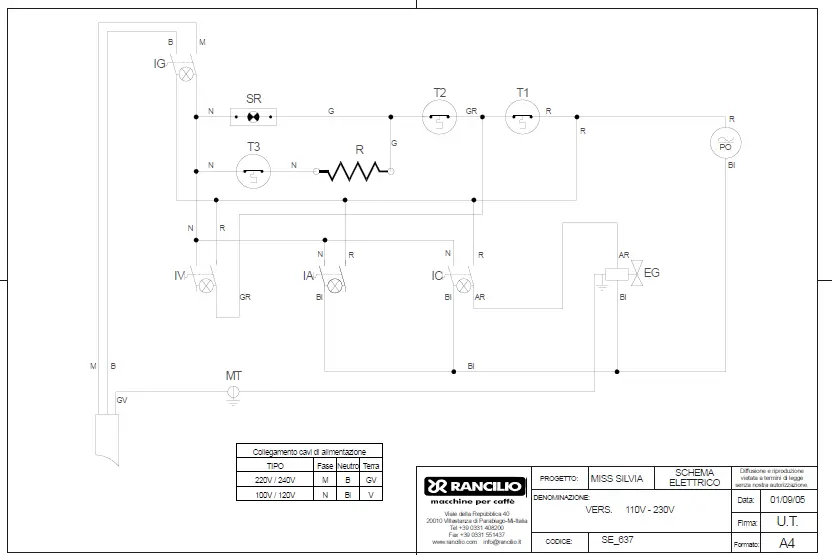

Silvia(V3)原裝的接線圖：

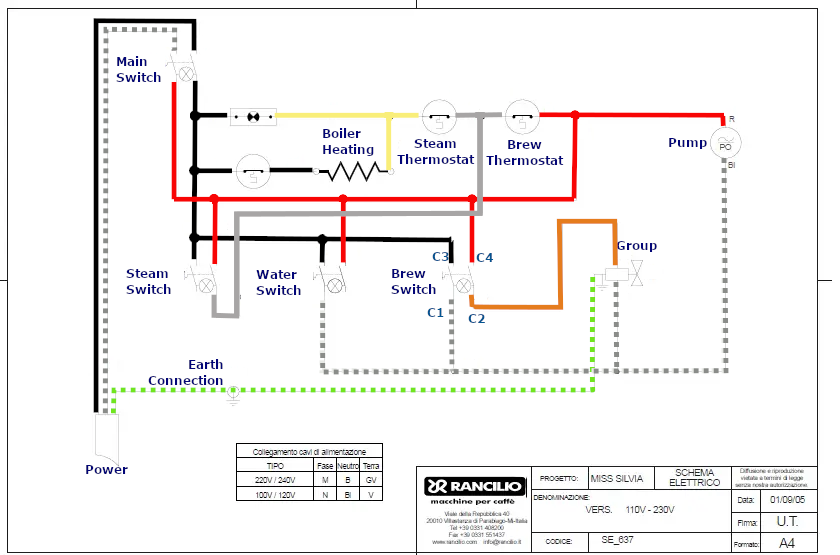

雖然這是V3的，線路非常簡單，我相信V1/V2應該也是一樣的。把標示和線的顏色畫上去：
上圖標注的電源線是110V的顏色，如果是220V，電源的三條線是藍/棕/白綠（110V是黑/白/綠）。

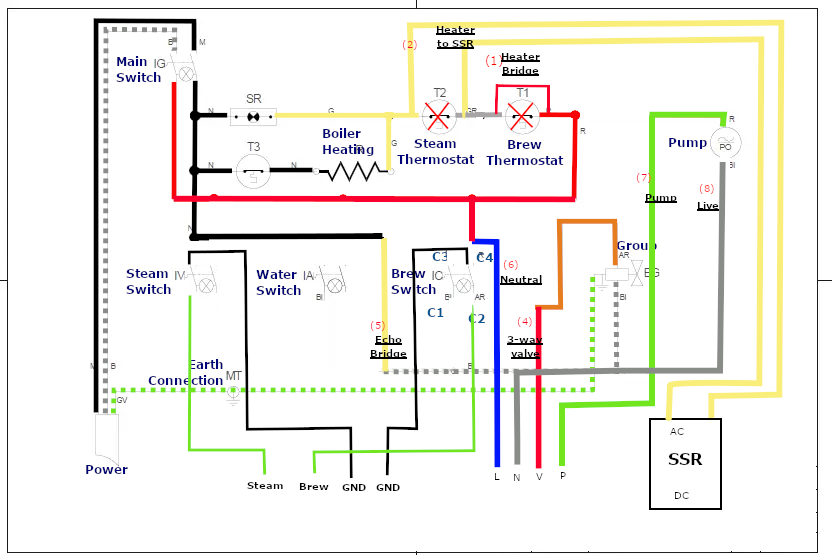

改裝後成的圖：

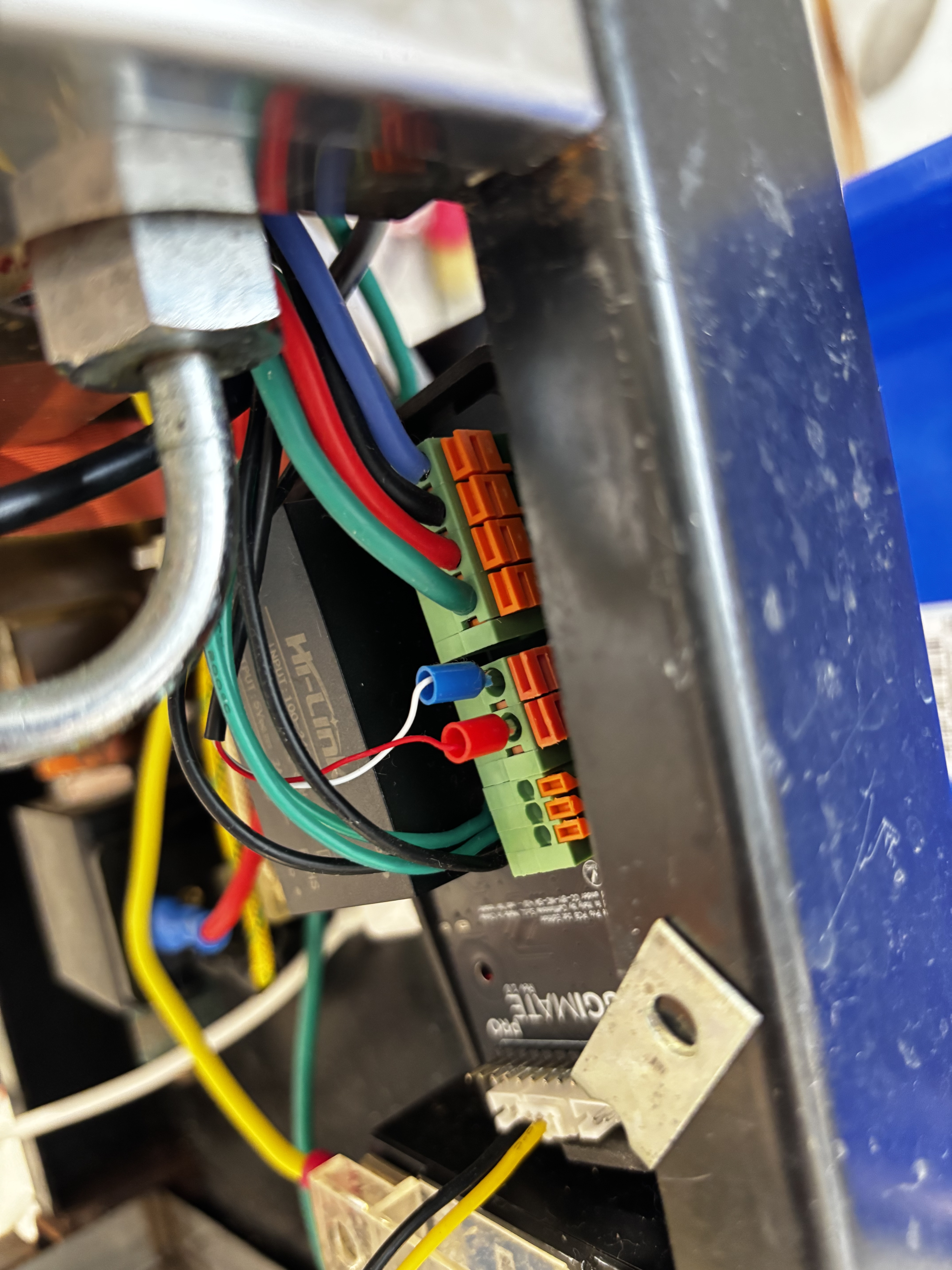

接線步驟
注意：使用這個PCB和網站的接線方法，電源的L火線會連到PCB的N、N中性線接到PCB的L，極性會是反的，不過不會影響功能，因為實際上在PCB電路中，是控制L連通到P或V，而依這個接法， Pump和電磁閥連接到P和V實際上是N(中性)線，而拉到L的實際上是來自電源的N(中性)線。要說有差的話，是PCB上的將直流電轉5V/3.3V的供電器，但這個供電器極性應該是無所謂的。
Silvia線路改線

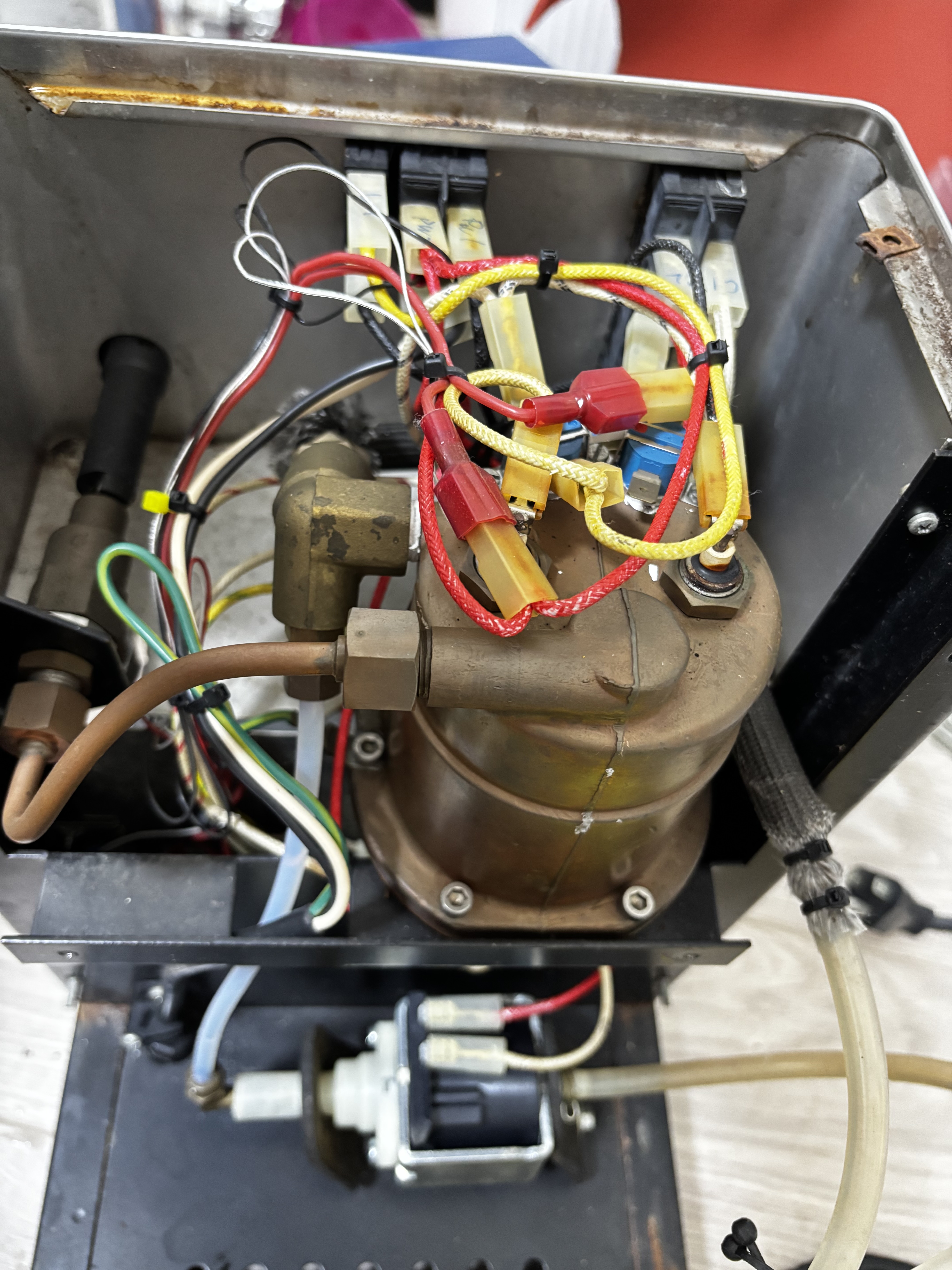

- 拔掉連接Brew thermostat的接頭 BT.A 和 BT.B ，用短紅線<font color=#FF0000>L1.Heater bridge</font>把兩條線接起來。

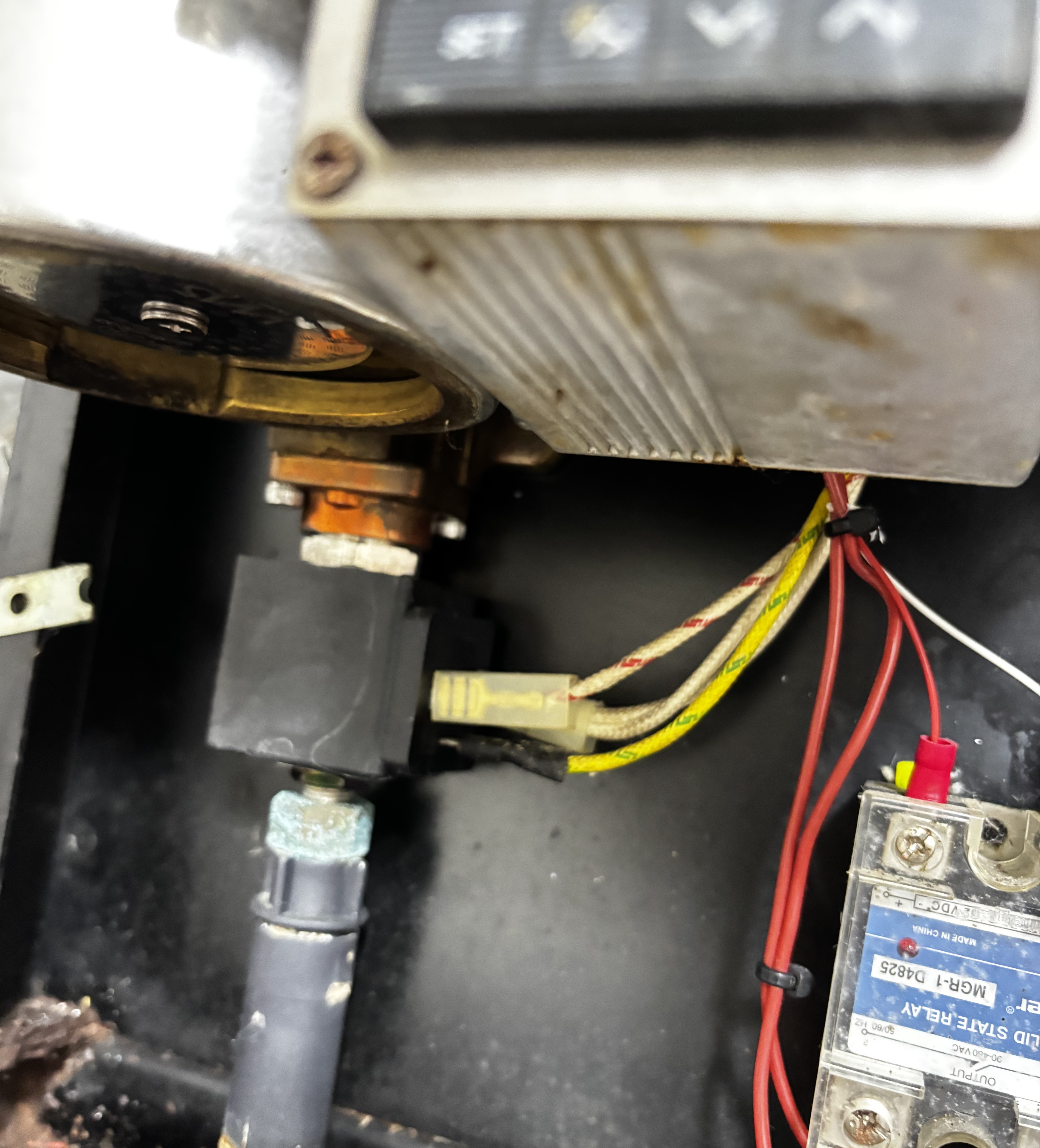

- 拔掉連接Steam thermostat的接頭 ST.A, ST.B， 用 2條黄色 <font color=#FFFF00> L7.Heater to SSR </font> 延長，連接到SSR的AC端。
- 移除thermostats及夾具，把M3 thermocouple測溫線鎖上其中一個孔，不要鎖太緊，可以考慮用散熱膠。
- 拔掉連接Brew按鈕的 C.2 ，接上<font color=#FF0000> L3. 3-way valve </font>，另一頭接上PCB的 V port
- 拔掉連接Brew按鈕的 C.1 & C.3. 用短黃線 <font color=#FFFF00> (L2.Echo bridge)</font>把兩條線接起來
- 拔掉連接Brew按鈕的 C.4，用藍色<font color=#0000FF>L5.Netral</font>延伸, 接上PCB的 L port
- 拔掉靠近thermostat的 PMP.A，用綠色<font color=#00FF00>L4.Pump</font>連接到 PCB的 P port
- 拔掉 PMP.B,用灰色 <font color=#DDDDDD> L6.Live </font> 連接到 PCB的 N port
短紅線<font color=#FF0000>L1.Heater bridge</font>可以省略，2條黄色 <font color=#FFFF00> L7.Heater to SSR </font> 接BT.A和ST.B即可。
按鍵線路
（除了電源，原按鍵的線應該是全部拔掉。）這些接線是把沖煮和蒸汽的按鍵控制接到PCB。
- 把S1.Buttons的線1.Brew(綠)接到沖煮按鍵的C.2位，一條黑色的GND接到C.4的位置
- 2.Steam(綠)接到蒸汽按鍵的S.1，另一條黑色的GND接到 S.3
這個Project名稱叫GaggiMate，不是SilviMate，所以是以改Gaggia為出發點的，Gaggia並沒有”熱水鍵”，可能因為如此，PCB也沒有支援熱水鍵的接線（雖然可以有這個功能）。要該熱水鍵起作用， 就必須額外從熱水鍵接線給pump，不過不確定這樣是否會對電路版造成問題。另一個變通的方法是改用可以按鍵，變成可以切換成”PCB（軟體）按制”和直接供電的的按鍵。不熟悉的人就不要自己接吧。
壓力傳感器

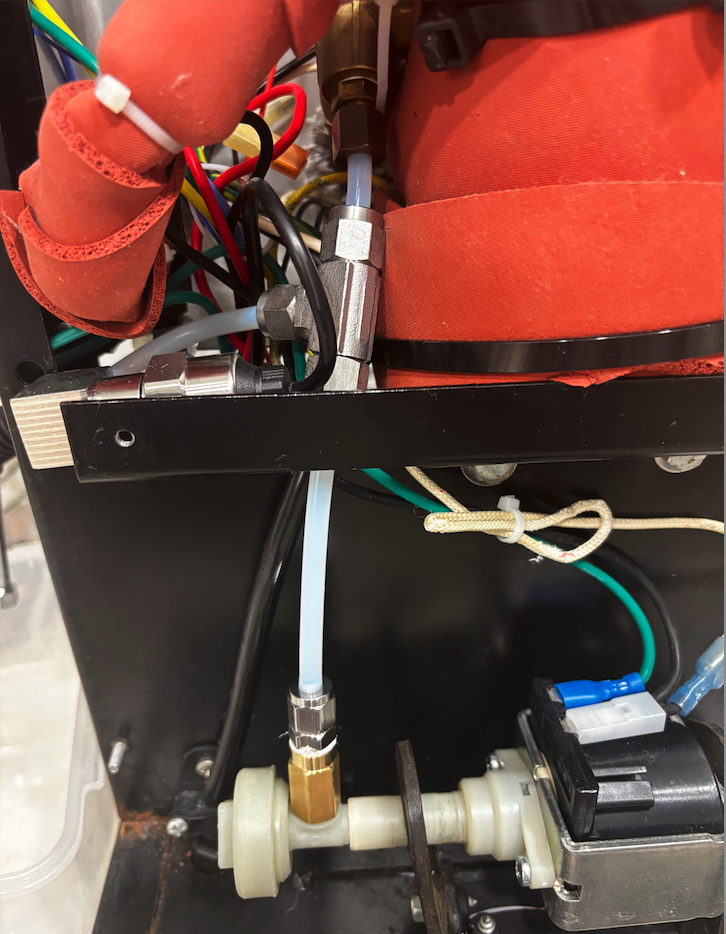

比較新的接法和我採用的接法都是接在pump的出口處，實際的接法視管件接頭而定。我的是古老的V1，pump出口到鍋爐間是一條軟管。
訊號線
- 連接PCB和SSR訊號
- 熱電偶控制線
- 壓力傳感器
- 連接LilyGo的線
心得
個人心得，僅供參考。（隨著版本的進步，或許有些行為也會改變。）
- 在裝機前可以先試電路和做設定；只要把PCB和LilyGo T-RGB都插上USB-C供電即可。不過我在試的時候，必須把熱電偶接上PCB，不然Display無法動作，如果有問題，還是先接上熱電偶。
- 電路不難，水路比較難。鐵弗龍管和快速接頭如果尺寸不太合，可能會漏水，一定要先測試會不會漏水。我後來改用鎖的”飛速”接頭，或者叫”快擰接頭”。另外，官方或從淘寶買的接頭規格通常是BSP/G的，但台灣廠商的預設是PT，一樣是兩分(1/4)，但不相容，買的時候注意一下。
- 如果在設定中勾選Boiler refill plugin，一開機便會啓動pump打水，如果壓力傳感器沒接好，偵測不到壓力，會一直打。可以考慮先不要勾選，測試時快速進入Water模式，手動啓動pump打水。在設定的Default Temperature可以設為0，那麼進入Water模式便不會啓動加熱。
- 我用的電線連接端子是尼龍全絕緣外殻的，它的公端尼龍外殻比較大，剛好可以罩住原廠接頭，感覺上絕緣和保護效果比較好；我是看到我原先裝的Auber PID kit是用這種的才決定轉用的。
- 比較老的機器，原廠靠近鍋爐的連接端子外殻可能都脆化了。這種外殻是買得到的，Auber和Stefano’s Espresso Care都有，我在蝦皮也買到一家有賣，只是沒有一個好找的名稱，要花一些時間。
- 我的Silvia外殻上緣的鋼板有3.2mm以上，官網賣的Display外殻用來插在這個上緣的孔隙是2mm，好像V2以後的厚度是1.8mm。如果是比較舊的Silvia，可能買這個外殻要考慮一下。

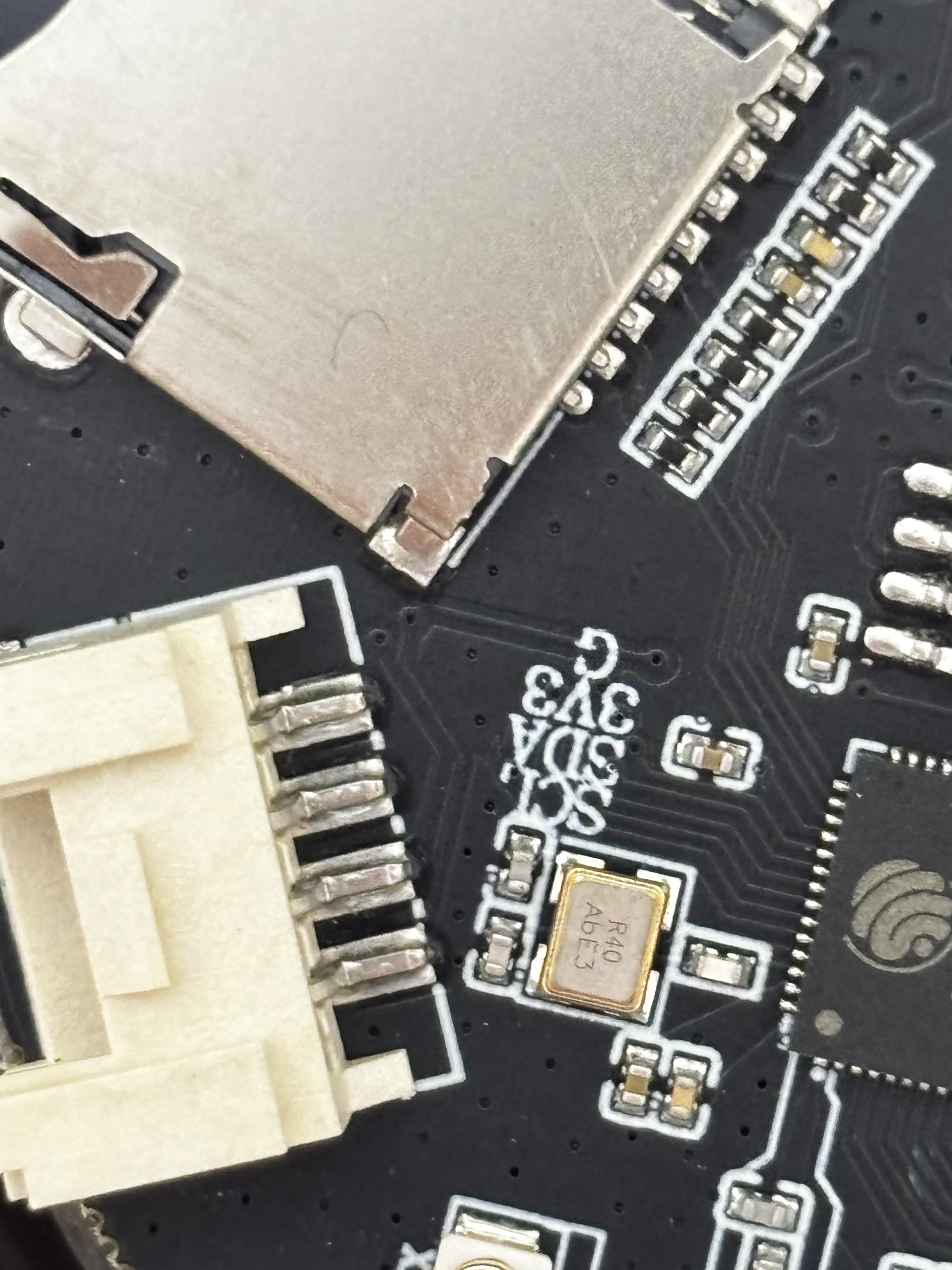

- 連接LilyGo T-RGB的那個接頭叫grove 接頭，拍賣網站不難找。（不過我花了一些時間才知道它叫什麼。）
- 拆機接線時最好帶手套，鋒利的地方很多。
